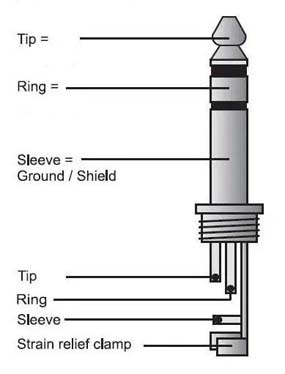

Una de las revisiones que Roku introdujo cuando se presentó la Serie 3 de BrightSign fue cambiar el formato del puerto de comunicaciones RS232: En la anterior Serie 2 el puerto era un conector DB9 estándar que fue sustituido por un conector jack 3.5mm macho estéreo. Todos los montajes anteriores que usaban dispositivos con el conector estándar serie RS232 necesitaron ser actualizados en el momento en el que se sustituía el modelo de BrightSign a la nueva Serie 3 y posteriores. También en aquellas nuevas instalaciones que pretendían seguir haciendo uso de dispositivos que incorporaban el antiguo conector DB9 como es el caso de los convertidores DMX512 de esta página. La fabricación de un cable RS232 para BrightSign es muy sencilla ya que se trata de un cable pin a pin sin ningún tipo de electrónica en su interior. Veamos una imagen donde se nombran cada una de las partes de un jack de 3.5mm estéreo estándar:

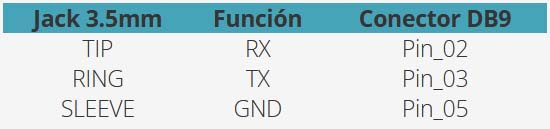

Bastaría con realizar las siguientes conexiones entre ambos conectores:

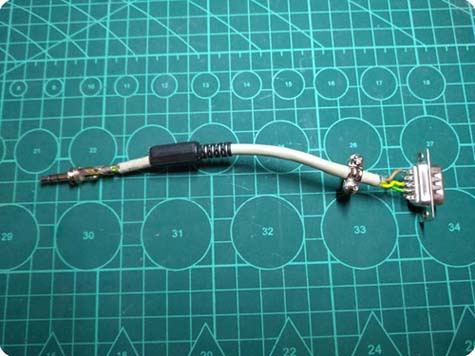

Quedando un cable con un aspecto parecido al de la siguiente imagen:
Bastaría con realizar las siguientes conexiones entre ambos conectores:
Quedando un cable con un aspecto parecido al de la siguiente imagen:
